1.产品简介

1.1 产品概述

B-Z18模块是深圳宝能达科创有限公司开发的一款高灵敏度、电路简单、通信距离远、抗干扰能力强的通用型ZigBee模块。模块采用沉金、半孔等特殊工艺，提高了模块的稳定性和可靠性。模块采用的是Silicon LABS EFR32MG22C224F512GN32-C芯片，该模块符合IEEE.802.15.4规范和ZigBee3.0协议标准，并具有自我修复、自动组网功能。512K Flash，32KB RAM，可支持 OTA升级，为后续产品的升级及扩展提供了保证。

使用该模块为用户的开发省去了大量的时间和精力，从而为产品推向市场节约了时间和开发成本。

产品可以支持大部分主流网关（以下均测试通过）：

1. Amazon Echo Plus

2. Philips Hue

3. Google Home Mini

4. Samsung SmartThings Hub

5. Wink

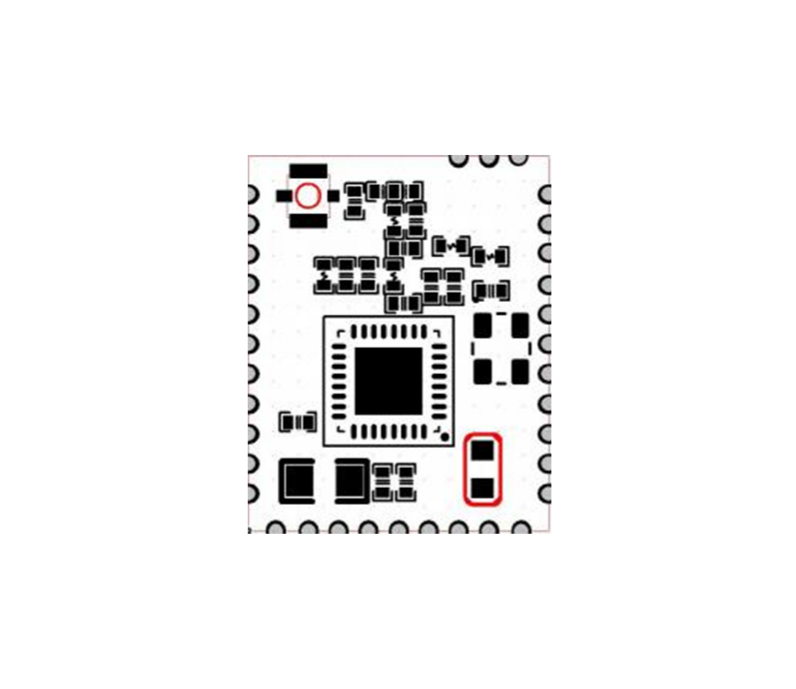

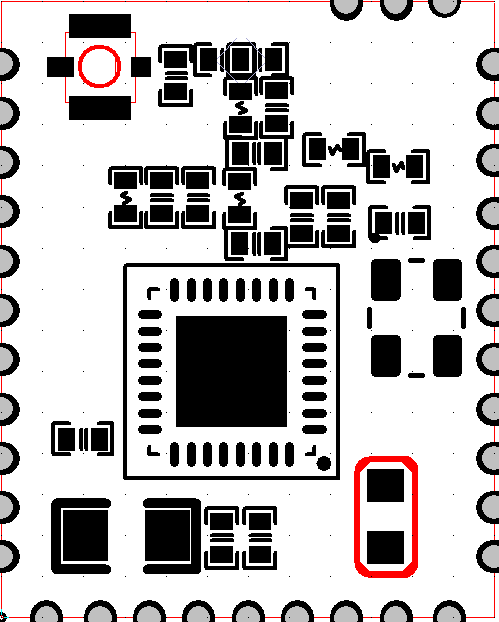

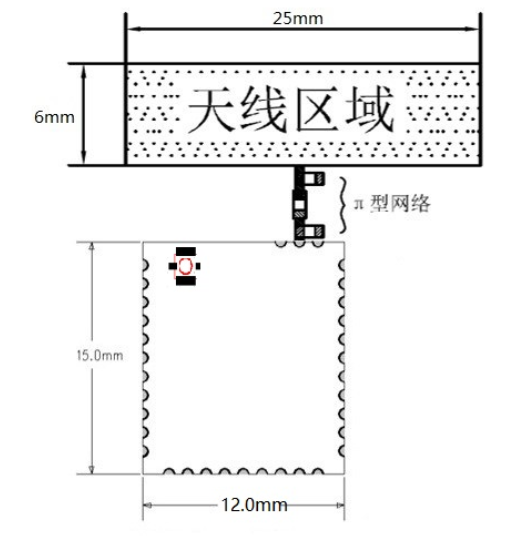

图表1 模块示意图

1.2 产品应用

模块的应用包括但不限于：

u 照明控制（单火开关、单火调光、开关、插座、墙插、调光、调色温、调色彩WRGB等强电产品）

u 传感器

u 智能锁

u 安防

u 楼宇自动化和监控

u 能源管理等

1.3 主要特性

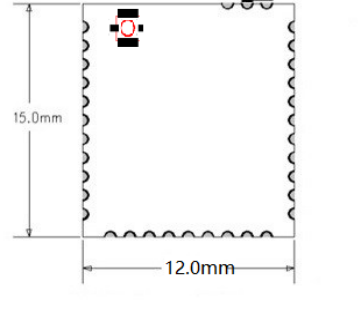

u 尺寸：12 * 15 * 2mm

u 符合 2.4GHz IEEE 802.15.4 协议

u 工作频段：2400～2483.5MHz；

u 调制模式：O-QPSK、GFSK；

u 传输速率：250Kbps@Zigbee、1M、2M、125K、500Kbps@BLE5.0；

u 32 位高性能 ARM Cortex-M33 MCU，时钟可高达 80MHz；

u 程序存储器：内置512KB Flash；

u 数据存储器：32KB片上RAM；

u 晶振：38.4MHz；

u IO口丰富，包括PWM接口、I2C接口、ADC接口、Uart接口等；

u 工作电压：1.71V～3.8V；

u 工作温度：-40℃～85℃；

u 接收灵敏度：-102.3dBm；

u 最大发射功率：6dBm；

u 深度休眠模式工作电流：1.4uA；

2.应用方框图

2.1 模块应用方框图

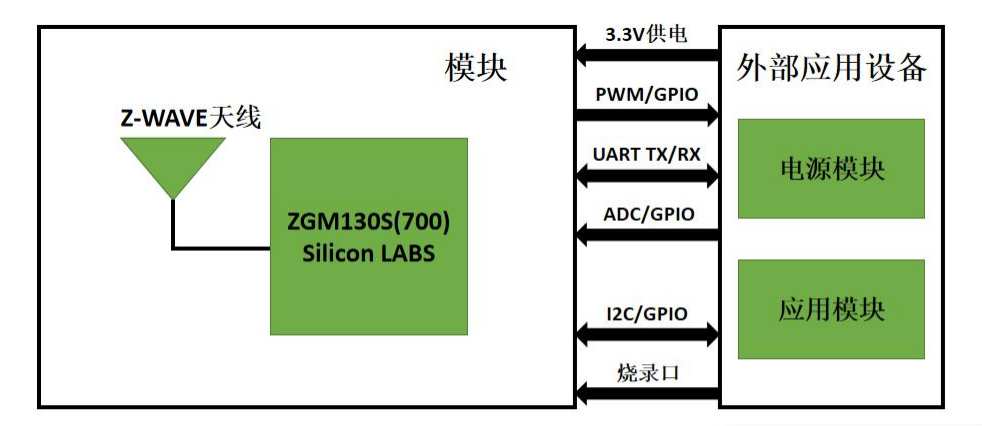

图表2 模块应用方框图

模块是基于 2.4GHz IEEE 802.15.4 协议的无线通讯模块，需外置2.4G 天线进行无线通讯。

3.技术规格

3.1 射频参数

参数指标	说明
标准	2.4G IEEE 802.15.4
调制模式	OQPSK
信道个数	16
信道带宽	2M
传输速率	250Kbps
参数指标	最小值	典型值	最大值	单位
工作频率	2400	--	2483.5	MHz
发射功率	0	10	20	dBm
接收灵敏度	-90	-96	-102.3	dBm
频偏	-40	--	+40	KHz
备注

图表3 模块射频参数

3.2 管脚定义

模块共有34个管脚，管脚定义如图表4和图表5所示。

注：针对通用IO口每种类型的产品均有定义，不能随意更改。

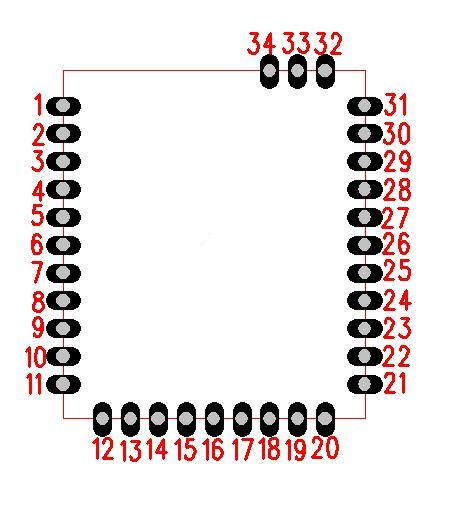

图表4 模块管脚序号图

管脚序号	对应IC管脚	管脚功能描述	备注
1	PB01	通用IO口
2	PB00	通用IO口
3	PC00	通用IO口
4	PC01	通用IO口
5	PA04	通用IO口
6	PA00	通用IO口
7	NC	/
8	PA03	通用IO口
9	PA05	通用IO口
10	PD00	通用IO口
11	PA06	通用IO口
12	NC	/
13	NC	/
14	GND	地
15	NC	/
16	PD01	通用IO口
17	PA01/CLK	烧录脚CLK	留出测试点
18	PA02/TMS	烧录脚TMS	留出测试点
19	RESET	复位	留出测试点
20	GND	地	留出测试点
21	VDD	3.3V供电	留出测试点
22	PC02	通用IO口
23	PC03	通用IO口
24	PC04	RF_TEST_RX	留出测试点
25	PC05	RF_TEST_TX	留出测试点
26	NC	/
27	NC	/
28	NC	/
29	NC	/
30	NC	/
31	GND	地
32	GND	地
33	RF	RF输入输出	标准模块使用此口输出，物料名称：B-Z18模组
34	GND	地
	IPEX4	IPEX4接口（外接天线）	外接天线版本

图表5 模块管脚定义

3.3 电气性能

参数指标	最小值	典型值	最大值	单位	备注
工作电压	1.71	3.3	3.8	V
待机电流	1.4	2	2.5	uA	深度休眠模式
RX电流	--	3.9	--	mA
TX电流	--	8.2	--	mA	+6dBm
TX电流	--	4.1	--	mA	0dBm
