B-Z19 ZigBee模块

芯片：EFR32MG22

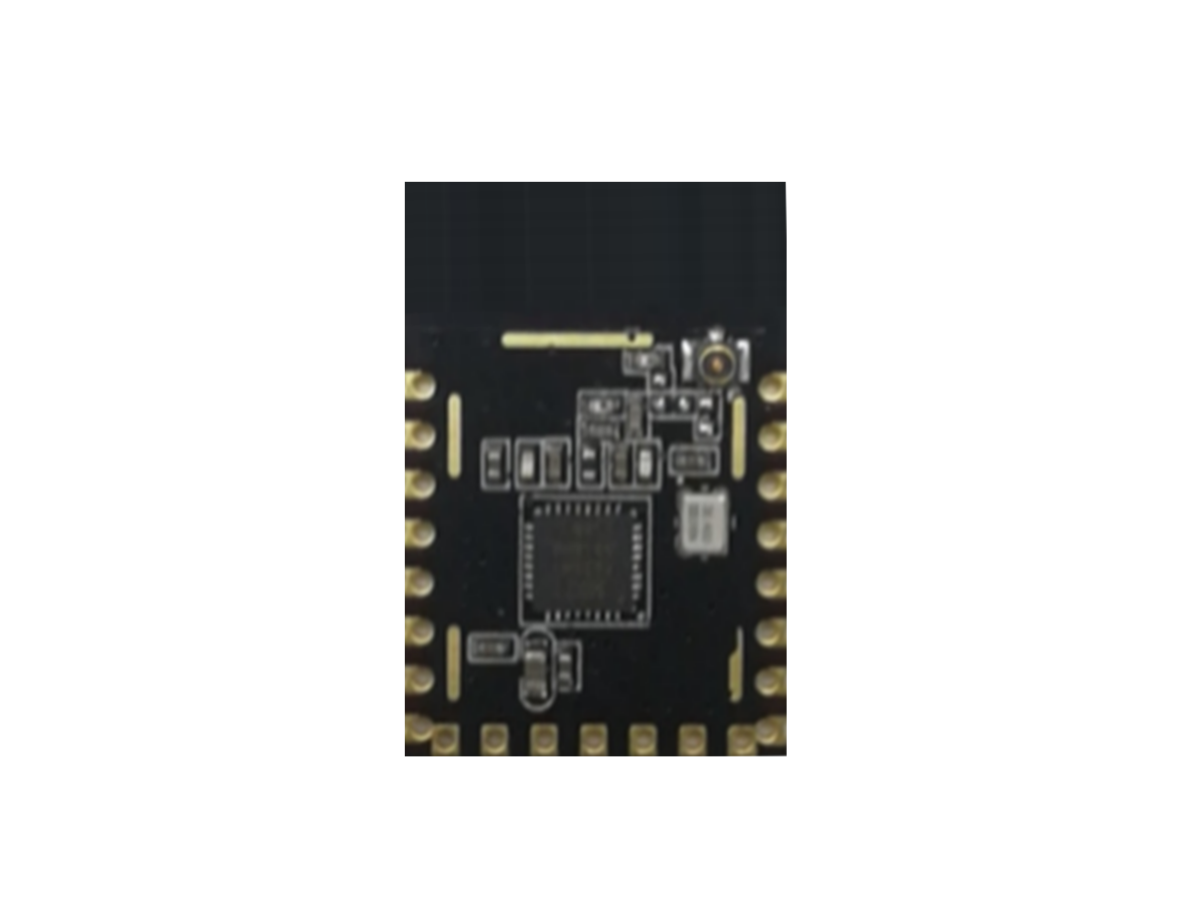

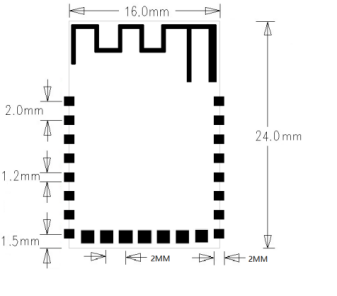

尺寸：16 * 24 * 2mm

适用：智能家居、安防监控

产品详情

1.产品简介

1.1 产品概述

B-Z19模块是一款高灵敏度、电路简单、通信距离远、抗干扰能力强的通用型ZigBee模块。模块采用沉金、半孔等特殊工艺，提高了模块的稳定性和可靠性。B-Z19模块采用的是Silicon LABS EFR32MG22C224F512GN32

芯片，该模块符合IEEE.802.15.4规范和ZigBee3.0协议标准，并具有自我修复、自动组网功能。512K Flash，32KB RAM，可支持 OTA升级，为后续产品的升级及扩展提供了保证。

使用该模块为用户的开发省去了大量的时间和精力，从而为产品推向市场节约了时间和开发成本。

产品可以支持大部分主流网关（以下均测试通过）：

1. Amazon Echo Plus

2. Philips Hue

3. Google Home Mini

4. Samsung SmartThings Hub

5. Wink

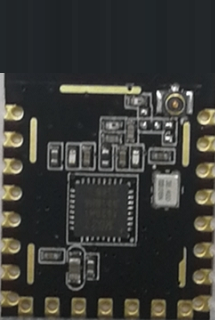

图表1 模块图

1.2 产品应用

B-Z19模块的应用包括但不限于：

u 照明控制（开关、插座、墙插、调光、调色温、调色彩WRGB等强电产品）

u 窗帘控制

u 智能家居

u 安防

u 楼宇自动化和监控

u 能源管理等

1.3 主要特性

u 尺寸：16 * 24 * 2mm

u 符合 2.4GHz IEEE 802.15.4 协议；

u 工作频段：2400～2483.5MHz；

u 调制模式：O-QPSK、GFSK；

u 传输速率：250Kbps@Zigbee、1M、2M、125K、500Kbps@BLE5.0；

u 32 位高性能 ARM Cortex-M33 MCU，时钟可高达 80MHz；

u 程序存储器：内置512KB Flash；

u 数据存储器：32KB片上RAM；

u 晶振：38.4MHz；

u IO口丰富，包括PWM接口、I2C接口、ADC接口、Uart接口等；

u 工作电压：1.7V～3.8V；

u 工作温度：-40℃～85℃；

u 接收灵敏度：-102.3dBm；

u 最大发射功率：6dBm；

u 深度休眠模式工作电流：1.4uA。

2.应用方框图

2.1 模块应用方框图

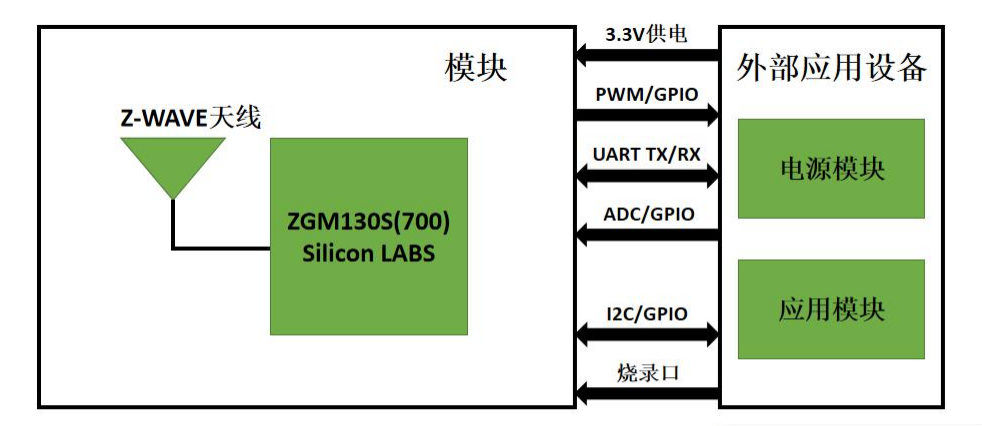

图表2 B-Z19 模块应用方框图

B-Z19模块是基于 2.4GHz IEEE 802.15.4 协议的无线通讯模块，内置2.4G 天线进行无线通讯。

3.技术规格

3.1 射频参数

参数指标	说明
标准	2.4G IEEE 802.15.4
调制模式	OQPSK
信道个数	16
信道带宽	2M
传输速率	250Kbps
参数指标	最小值	典型值	最大值	单位
工作频率	2400	--	2483.5	MHz
发射功率	0	3	6	dBm
接收灵敏度	-90	-96	-102.3	dBm
频偏	-40	--	+40	KHz
备注

图表3 B-Z19 模块射频参数

3.2 管脚定义

B-Z19模块共有16个管脚，管脚定义如图表4和图表5所示。

注：针对通用IO口每种类型的产品均有定义，不能随意更改。

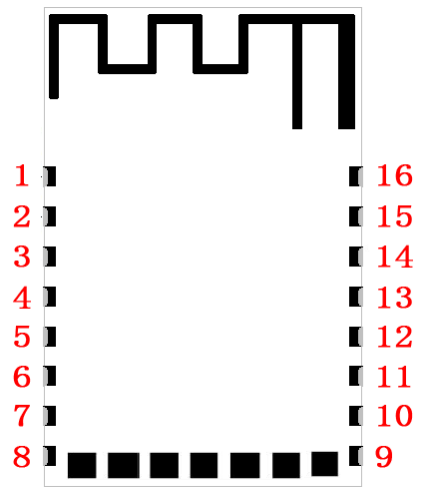

图表4 B-Z19模块管脚序号图

管脚序号	对应IC管脚	管脚功能描述	备注
1	RESET	复位	可放空处理
2	PC01	通用IO口
3	PD02	通用IO口
4	PC00	通用IO口
5	PA00	通用IO口
6	PA03	通用IO口
7	PA04	通用IO口
8	VCC	3.3V供电	供电
9	GND	地	地
10	PD01	通用IO口
11	PD00	通用IO口
12	PB02	通用IO口
13	PB00	通用IO口
14	PB01	通用IO口
15	PA06	通用IO口	RX:接外部MCU的TX
16	PA05	通用IO口	TX:接外部MCU的RX
	IPEX4	IPEX4接口（外接天线）	外接天线版本

图表5 B-Z19 模块管脚定义

备注：模块默认选用自带板载天线，如需通过IPEX4座子外接天线,物料号为：B-Z19-IPEX4。

3.3 电气性能

参数指标	最小值	典型值	最大值	单位	备注
工作电压	1.71	3.3	3.8	V
待机电流	1.4	2	2.5	uA	深度休眠模式
RX电流	--	3.9	--	mA
TX电流	--	8.2	--	mA	+6dBm
TX电流	--	4.1	--	mA	+0dBm
