1.产品简介

1.1 产品概述

B-Z14模块是深圳宝能达科创有限公司开发的一款高灵敏度、电路简单、通信距离远、抗干扰能力强的通用型ZigBee模块。模块采用四层板设计、沉金、半孔等特殊工艺，提高了模块的稳定性和可靠性。B-Z14模块采用的是Silicon LABS EFR32MG21A020芯片，该模块符合IEEE.802.15.4规范和ZigBee3.0协议标准，并具有自我修复、自动组网功能。512K/768K Flash，64KB RAM，可支持 OTA升级，且预留外挂Flash，为后续产品的升级及扩展提供了保证。

使用该模块为用户的开发省去了大量的时间和精力，从而为产品推向市场节约了时间和开发成本。

产品可以支持大部分主流网关（以下均测试通过）：

1. Amazon Echo Plus

2. Philips Hue

3. Google Home Mini

4. Samsung SmartThings Hub

5. Wink

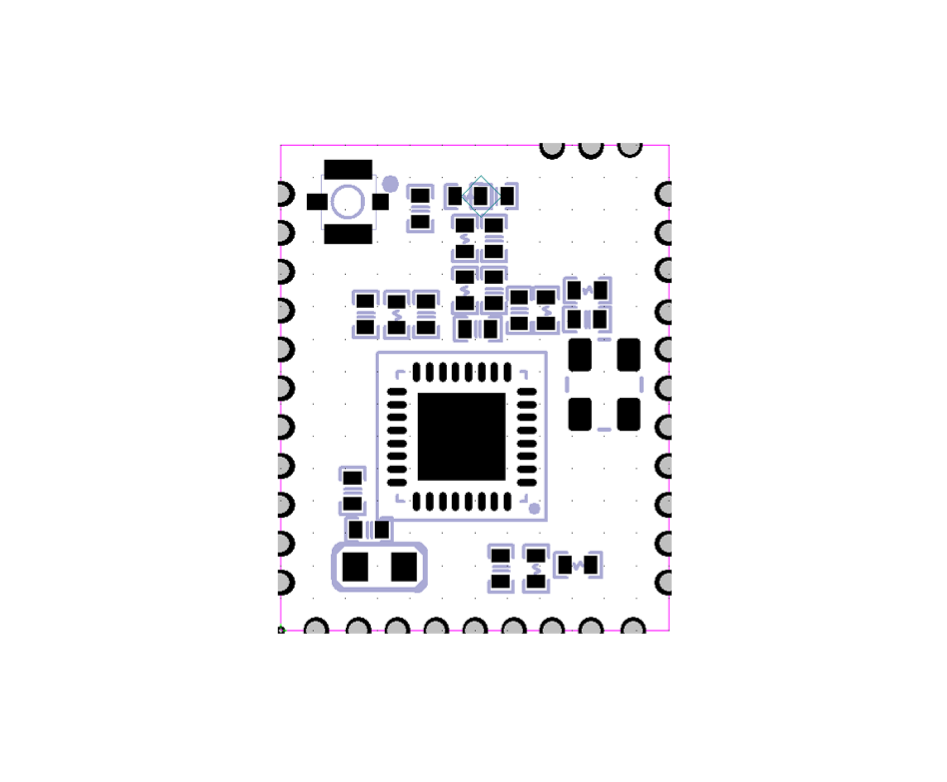

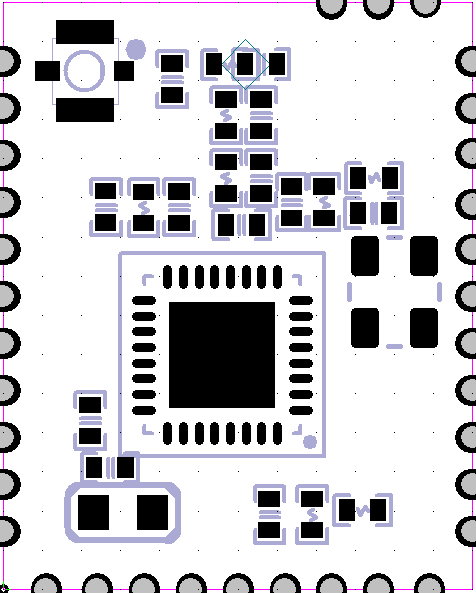

图表1  模块示意图

1.2 产品应用

    B-Z14模块的应用包括但不限于：

u 照明控制（单火开关、零火开关、插座、墙插、调光、调色温、调色彩WRGB等强电产品）

u 窗帘控制

u 智能家居

u 安防

u 楼宇自动化和监控

u 能源管理等

1.3 主要特性

u 尺寸：12 * 15 * 2mm

u 符合 2.4GHz  IEEE 802.15.4 协议

u 工作频段：2400～2483.5MHz；

u 调制模式：O-QPSK、GFSK；

u 传输速率：250Kbps@Zigbee、1M、2M、125K、500Kbps@BLE5.0；

u 32 位高性能 ARM Cortex-M33 MCU，时钟可高达 80MHz；

u 程序存储器：内置512/768KB Flash；

u 数据存储器：64KB片上RAM；

u 晶振：38.4MHz；

u IO口丰富，包括PWM接口、I2C接口、ADC接口、Uart接口等；

u 工作电压：2.0V～3.8V；

u 工作温度：-40℃～125℃；

u 接收灵敏度：-104.5dBm；

u 最大发射功率：20dBm；

u 深度休眠模式工作电流：5.5uA；

2.应用方框图

2.1 模块应用方框图

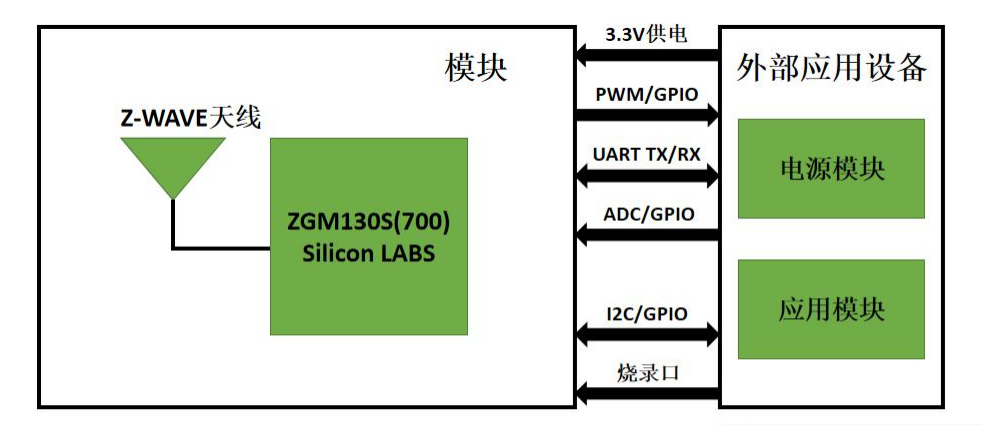

图表2  B-Z14 模块应用方框图

B-Z14模块是基于 2.4GHz IEEE 802.15.4 协议的无线通讯模块，需外置2.4G 天线进行无线通讯。

3.技术规格

3.1 射频参数

图表3  B-Z14 模块射频参数

3.2 管脚定义

B-Z14模块共有34个管脚加一个IPEX4外接天线座子，管脚定义如图表4和图表5所示。

注：针对通用IO口每种类型的产品均有定义，不能随意更改。

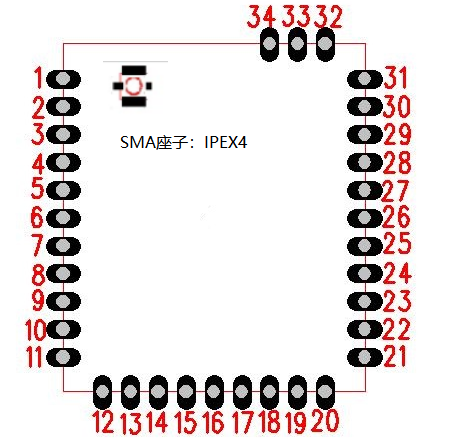

图表4  B-Z14模块管脚序号图

管脚序号	对应IC管脚	管脚功能描述	备注
1	PB01	通用IO口
2	PB00	通用IO口
3	PA06	通用IO口
4	PA05	通用IO口
5	PA04	通用IO口
6	PA00	通用IO口
7	NC	/	悬空
8	PA03	通用IO口
9	PC01	通用IO口	ZigBee串口RX,对接外部MCU的TX
10	PD00/NC	/	悬空
11	PC00	通用IO口	ZigBee串口TX,对接外部MCU的RX
12	PD04	通用IO口
13	PD03	通用IO口
14	GND	地
15	PD02	通用IO口
16	PD01	通用IO口
17	PA01/CLK	烧录脚CLK	留出测试点，生产厂测用
18	PA02/TMS	烧录脚TMS	留出测试点，生产厂测用
19	RESET	复位	留出测试点，生产厂测用
20	GND	地	留出测试点，生产厂测用
21	VDD	3.3V供电	留出测试点，生产厂测用
22	PC02	通用IO口
23	PC03	通用IO口
24	PC04	RF_TEST_RX	留出测试点，生产厂测用
25	PC05	RF_TEST_TX	留出测试点，生产厂测用
26	NC	/	悬空
27	NC	/	悬空
28	NC	/	悬空
29	NC	/	悬空
30	NC	/	悬空
31	GND	地
32	GND	地
33	RF	RF输入输出	标准模块使用此口输出，物料名称：B-Z14模组
34	GND	地
	IPEX4	IPEX4接口（外接天线）	外接天线版本

图表5  B-Z14 模块管脚定义

备注：

1．19脚RESET 仅作为生产烧录使用，不需要做任何处理。如需复位ZigBee模组可以设计模组掉电复位。

2．串口：9脚PC01为ZigBee的RX，对接MCU的TX；11脚PC00为为ZigBee的TX,对接MCU的RX.

3．通用IO口均可做继电器控制，灯的控制，按键输入。具体产品应用我司可提供参考设计。

4．外接天线座子为IPEX4，物料号为：B-Z13-IPEX4。

3.3 电气性能

图表6  B-Z14 模块电气性能参数

3.4 工作条件

图表7  B-Z14 模块工作条件

4.模块尺寸

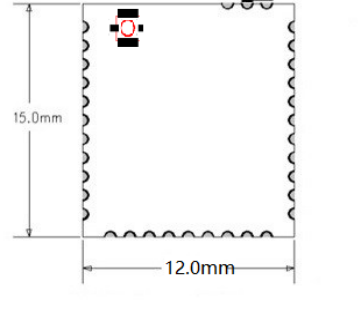

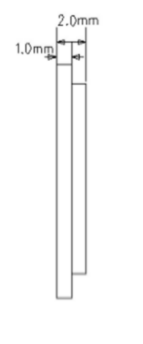

4.1 模块外型尺寸

13*15*2mm（±0.2mm）

图表8  B-Z14 模块外型尺寸

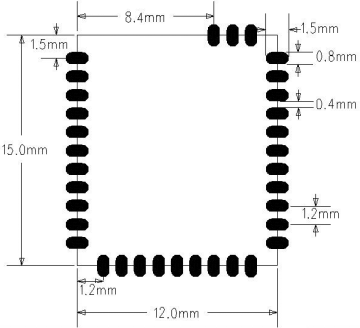

4.2 模块Layout建议尺寸

图表9  B-Z14 模块Layout建议尺寸

5.应用注意事项

5.1 天线处理建议

B-Z14模块需外置天线。

1．客户使用PCB板载天线，采用33脚RF输出，天线设计需预留π型匹配网络，在底板Layout设计时需设置天线避让区域等注意事项。

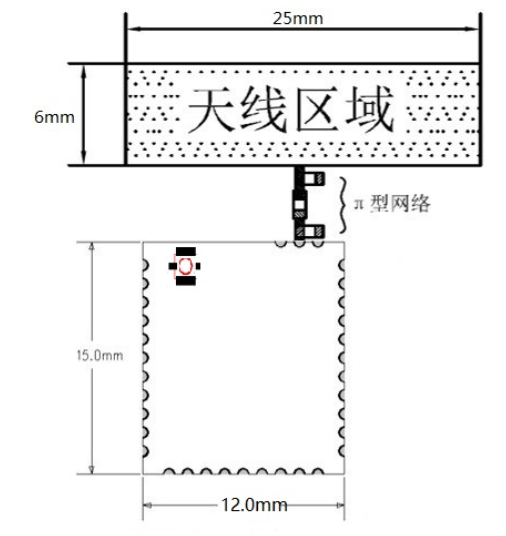

图表10  天线处理建议示意图

2. 客户使用外接天线时，可以接到模块的IPEX4座上。



图表11  IPEX4 座子

如图表10所示，在底板Layout时需注意以下几点建议：

1.底板上建议预留6mm*25mm的位置用来设计天线，该位置要求尽量靠近底板边缘；具体要求以实际项目中天线工程师意见为准；

2.天线应尽量远离金属，至少距离较高元器件距离10mm以上；

3.天线与B-Z14模组之间需要预留一个π型匹配网络，用于天线的阻抗匹配，且走线需要控制50Ω阻抗。

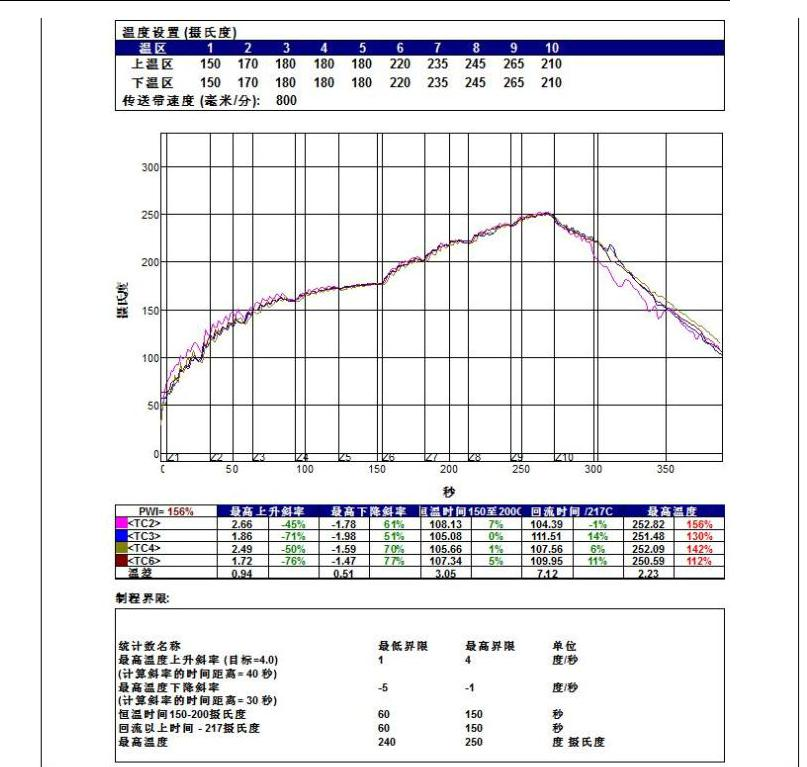

5.2 SMT温度设置建议

SMT 温度建议按照以下图表进行设置：

图表12  B-Z14 模块SMT湿度设置示意图

6.包装方式

6.1 模块包装

B-Z14 模块为吸塑托盘出货，最小包装50PCS。

定购型号： 1. B-Z14-512  (代表512KB Flash)    2. B-Z14-768  (代表768KB Flash)
