Z-Wave模组

B-V05 Z-WAVE模组

芯片：Silicon LABS ZGM130S(700)

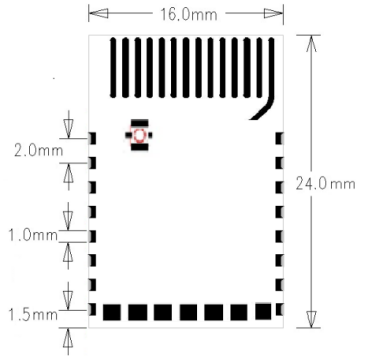

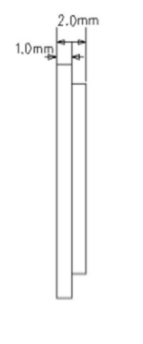

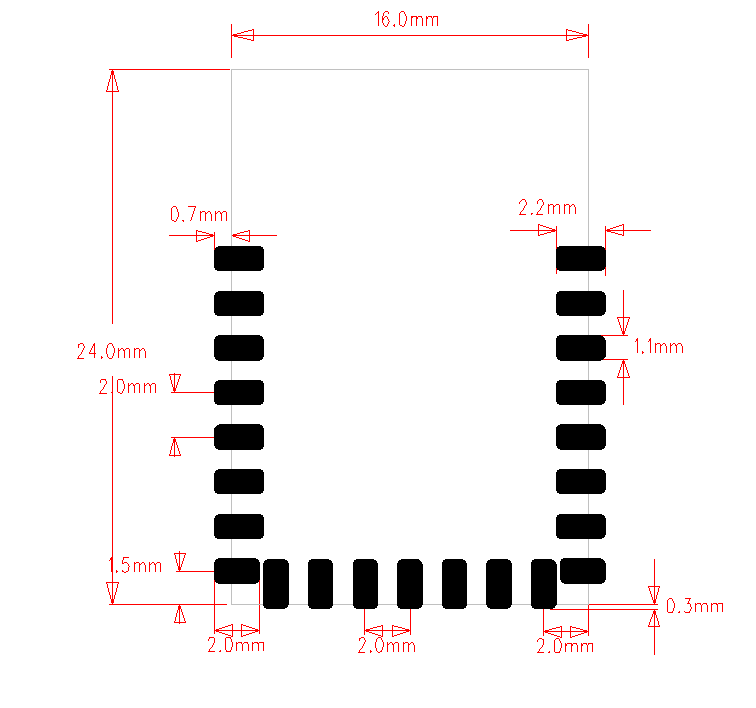

尺寸：16 * 24 * 2mm
适用：智能家居、安防监控

产品详情

1.产品简介

1.1 产品概述

B-V05模块是深圳宝能达科创有限公司开发的一款高灵敏度、电路简单、通信距离远、抗干扰能力强的通用型Z-Wave模块。模块采用沉金、半孔等特殊工艺，提高了模块的稳定性和可靠性。B-V05模块采用的是Silicon LABS ZGM130S(700)芯片，支持Z-Wave协议标准，并具有自我修复、自动组网功能。512K Flash，64KB RAM，可支持OTA升级，为后续产品的升级及扩展提供了保证。

使用该模块为用户的开发省去了大量的时间和精力，从而为产品推向市场节约了时间和开发成本。

产品可以支持大部分主流网关（以下均测试通过）：

1. Samsung SmartThings Hub

2. Vera

3. Ring

4. Wink

5. Fibaro

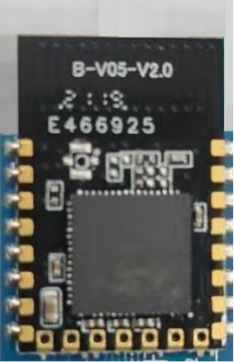

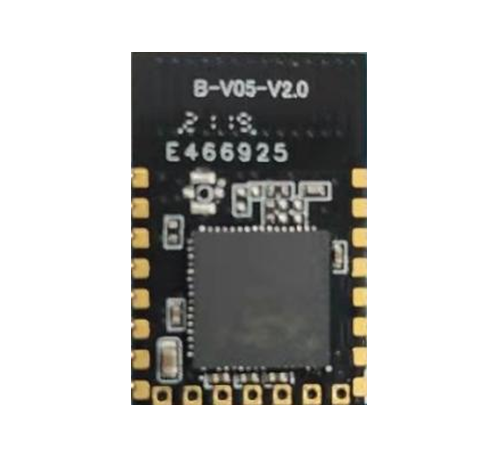

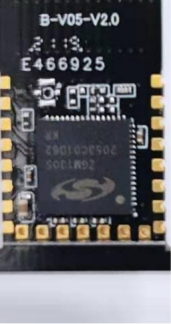

图表1 模块图

1.2 产品应用

B-V05模块的应用包括但不限于：

u 照明控制（单火开关、零火开关、情景控制、插座、墙插、调光、调色温、调色彩WRGB等）

u 窗帘控制

u 传感器（门窗磁、红外、温湿度、亮度、水浸、烟雾、气体等传感器）

u 智能家居

u 安防（门窗磁、红外、门锁、Keypad、Key Fod等）

u 楼宇自动化和监控

u 能源管理等

1.3 主要特性

u 尺寸：16 * 24 * 2mm

u 符合 Z-Wave标准；

u 工作频段：865.2 MHz～926.3MHz（出不同的区域需要不同的固件）；

u 调制模式：FSK、GFSK；

u 传输速率：9.6Kbps、40Kbps、100Kbps；

u 32位高性能 MCU；

u 程序存储器：内置512KB Flash；

u 数据存储器：64KB片上RAM；

u 晶振：IC内置39MHz晶振；

u IO口丰富，包括PWM接口、I2C接口、ADC接口、Uart接口等；

u 工作电压：1.8V～3.8V；

u 工作温度：-40℃～85℃；

u 接收灵敏度：-97.9dBm；

u 最大发射功率：13dBm；

u RX工作电流：9.8mA(测试程序)；

u TX工作电流：13.3mA(测试程序)；

u 深度休眠模式工作电流：0.8uA。

2.应用方框图

2.1 模块应用方框图

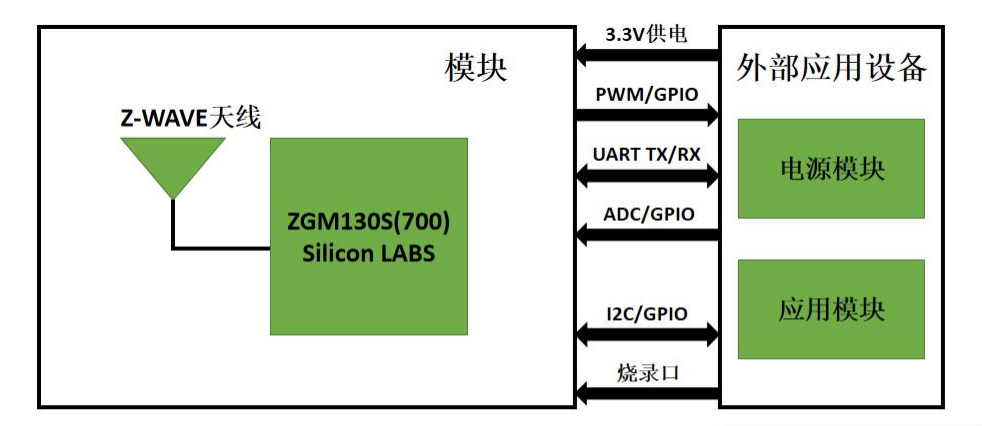

图表2 B-V05 模块应用方框图

B-V05模块是基于 2.4GHz IEEE 802.15.4 协议的无线通讯模块，内置2.4G 天线进行无线通讯。

3.技术规格

3.1 射频参数

参数指标	说明
标准	Z-Wave协议
调制模式	FSK/GFSK
信道个数	3
信道带宽	90-110KHz
传输速率	R1-9.6Kbps、R2-40Kbps、R3-100Kbps
参数指标	最小值	典型值	最大值	单位
工作频率	865.2	--	926.3	MHz
发射功率	0	--	13	dBm
接收灵敏度	-93.9	--95.9	-97.9	dBm
频偏	-10	--	+10	KHz
备注

图表3 B-V05 模块射频参数

3.2 管脚定义

B-V05模块共有23个管脚。管脚定义如图表4和图表5所示。

注：针对通用IO口每种类型的产品均有定义，不能随意更改。

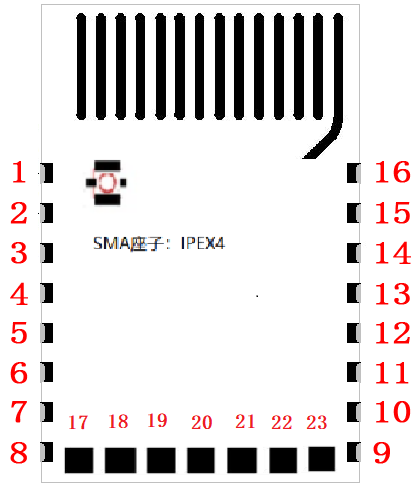

图表4 B-V05模块管脚序号图

管脚序号	对应IC管脚	管脚功能描述	备注
1	RESET	复位	可放空处理
2	PD15	通用IO口
3	PA2	通用IO口
4	PA3	通用IO口	休眠可做中断换醒
5	PC10	通用IO口	休眠可做中断换醒
6	PB13	通用IO口	休眠可做中断换醒
7	PB14	通用IO口
8	VCC	3.3V供电	供电
9	GND	地	地
10	PF4	通用IO口
11	PA1	通用IO口	做网关时，此口作为Z-Wave的RX0与网关主控端的TX对接
12	PA0	通用IO口	做网关时，此口作为Z-Wave的TX0与网关主控端的RX对接
13	PF7	通用IO口	休眠可做中断换醒
14	PD14	通用IO口	休眠可做中断换醒
15	PF2	通用IO口	做其他串口产品时，此口作为Z-Wave的RXD与外部MCU的TX对接/休眠可做中断换醒
16	PF3	通用IO口	做其他串口产品时，此口作为Z-Wave的TXD与外部MCU的RX对接
17	VCC	3.3V供电	预留厂测接口
18	CLK/PF0	烧录口
19	TMS/PF1	烧录口
20	RESET	复位
21	TX_TEST	厂测接口TX	预留厂测接口
22	RX_TEST	厂测接口RX	预留厂测接口
23	GND	地	预留厂测接口
	IPEX4	IPEX4接口（外接天线）	外接天线版本

图表5 B-V05 模块管脚定义

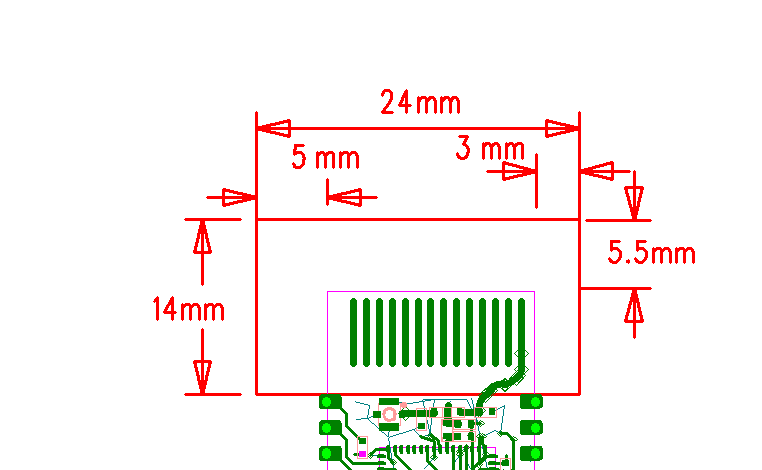

备注：模块默认选用自带板载天线，如需通过IPEX4座子外接天线,物料号为：B-V05-IPEX4。

3.3 电气性能

参数指标	最小值	典型值	最大值	单位	备注
工作电压	1.8	3.3	3.8	V
待机电流	0.8	--	3	uA	深度休眠模式
RX电流	--	9.8	--	mA	与功率大小相关
TX电流	--	13.3	--	mA	与功率大小相关
备注
